Mesures et études en acoustique du Bâtiment - Exemples illustrés

Ferme Neuve à Grigny

Objectif : Diminuer le bruit créé par le volume et la réverbération de cette salle lors des repas et réunions diverses, et améliorer l'intelligibilité des discussions

1ère étape : Mesure des temps de réverbération de la salle : elle a été effectuée pour cette salle de trois façons différentes : avec des ballons, au pistolet et avec du bruit rose.

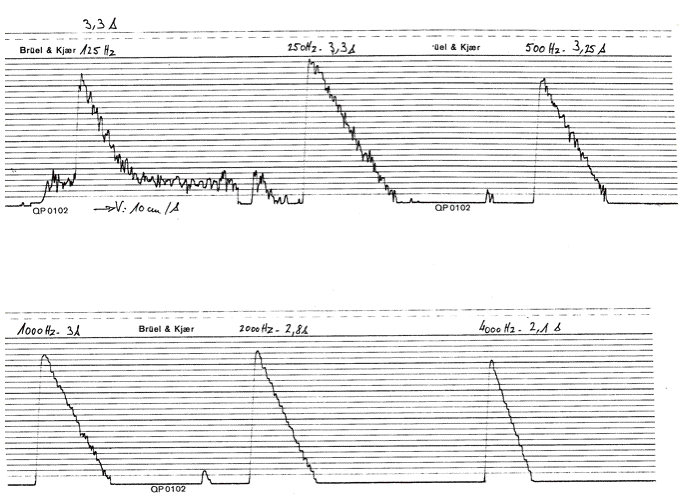

Avec des ballons :

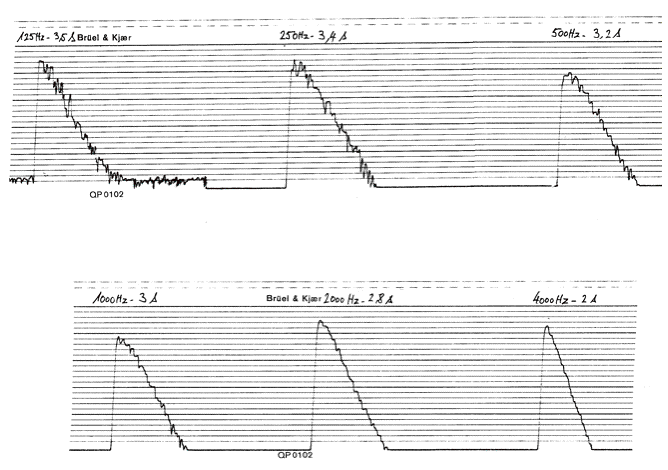

Au pistolet :

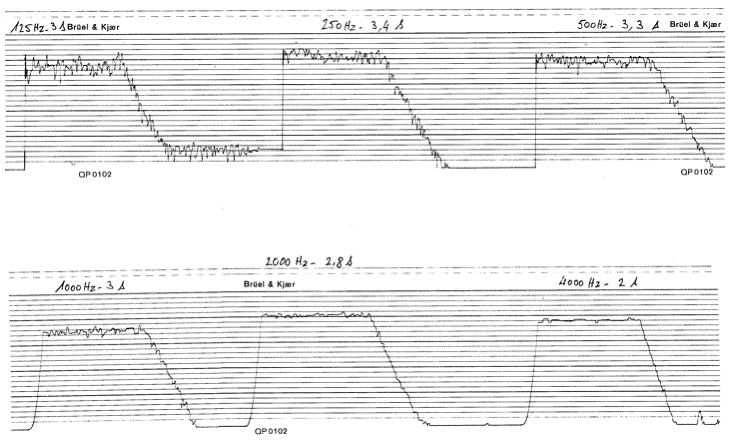

Par interruption de bruit rose :

On constate que les valeurs mesurées sont tout à fait comparables voire identiques.

2^e étape : Utilisation des données de mesure pour l'étude prévisionnelle des caractéristiques acoustiques de la salle (temps de réverbération, intelligibilité D50) avec plusieurs hypothèses de traitements :

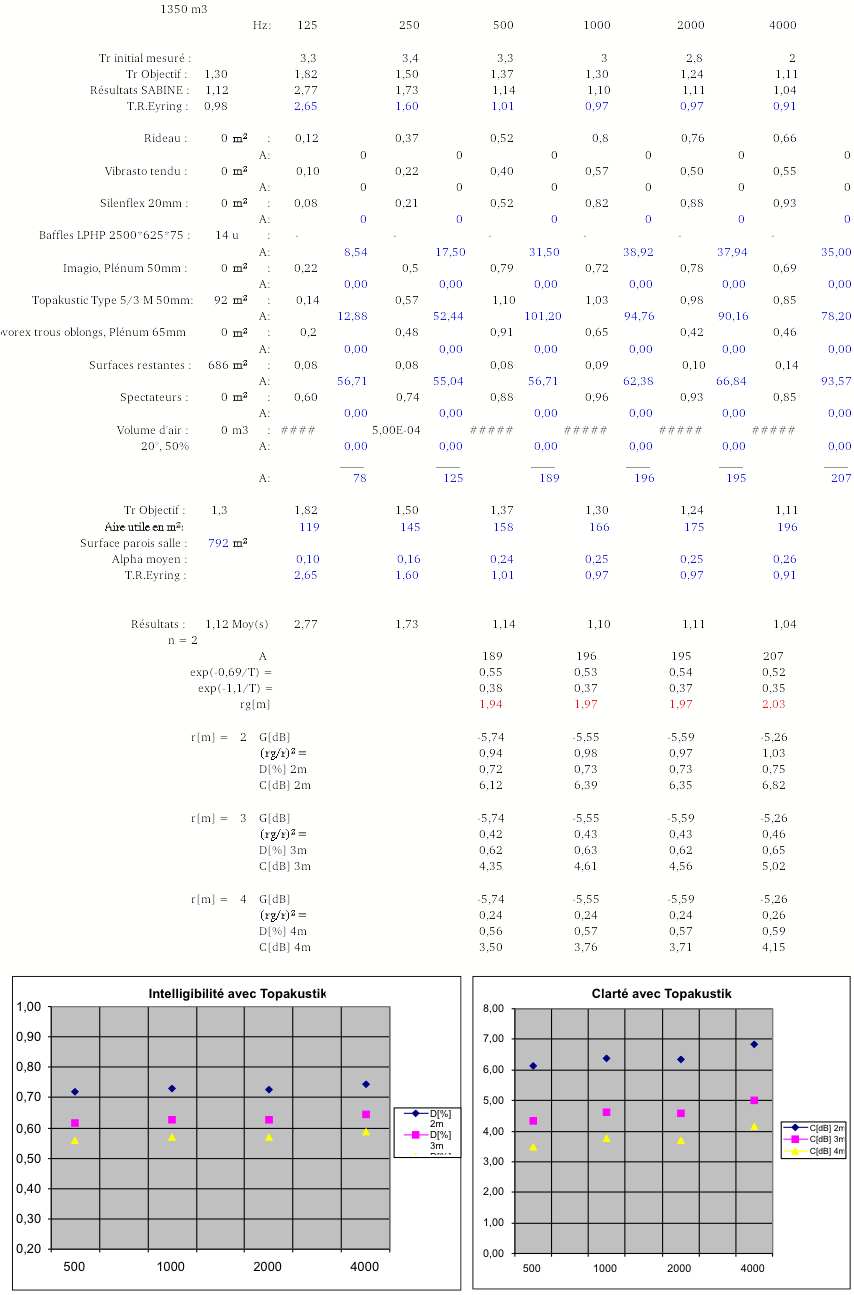

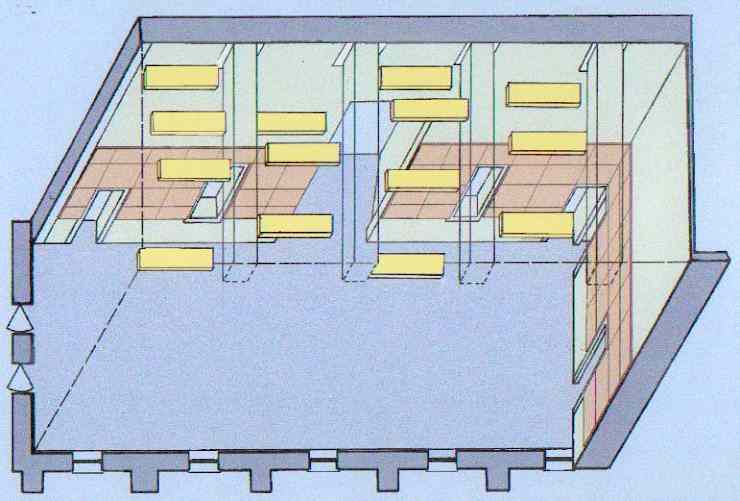

3^e étape : Calcul du calepinage des matériaux et présentation des variantes

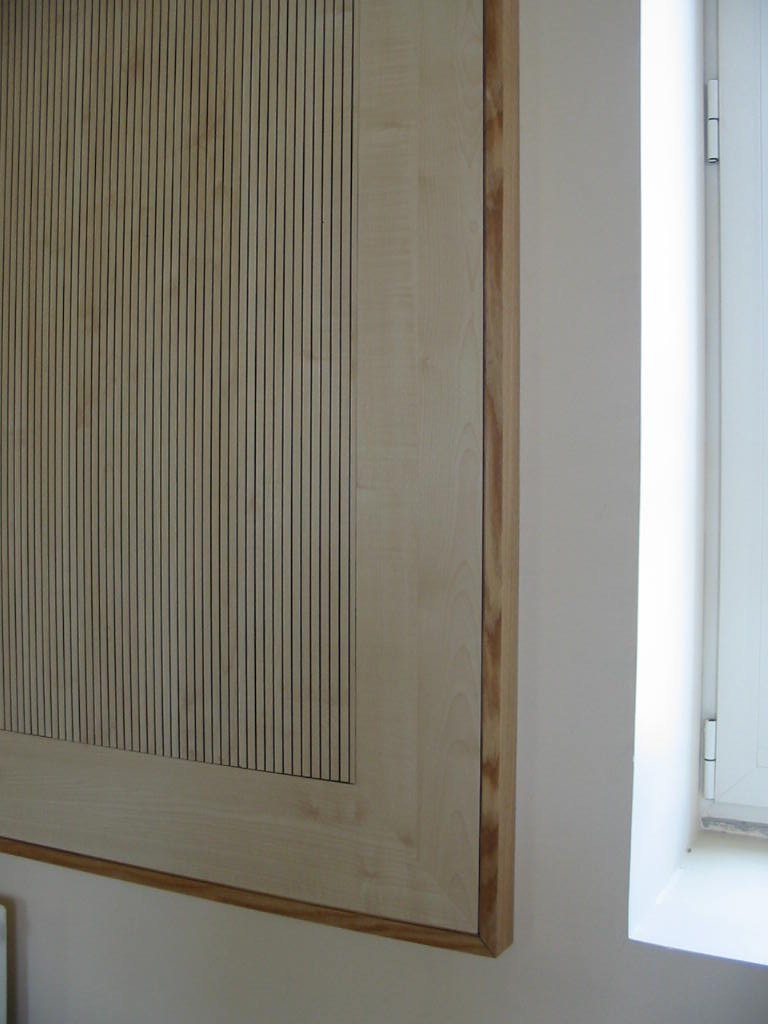

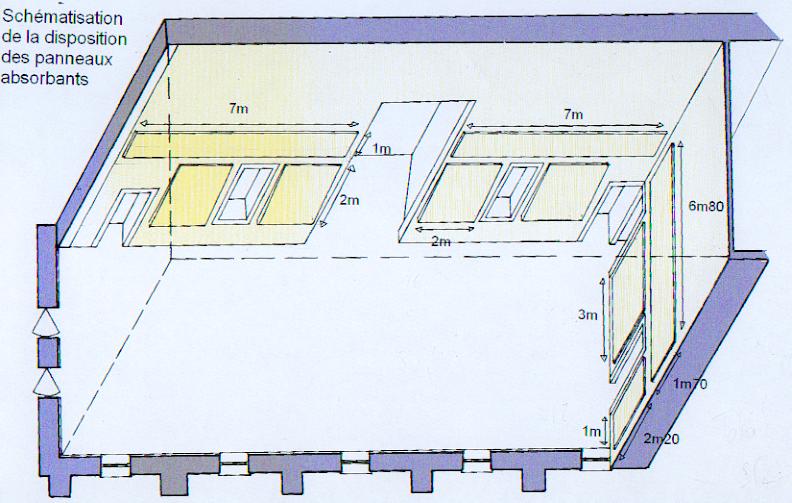

Matériau mural retenu : Panneau Topakustik

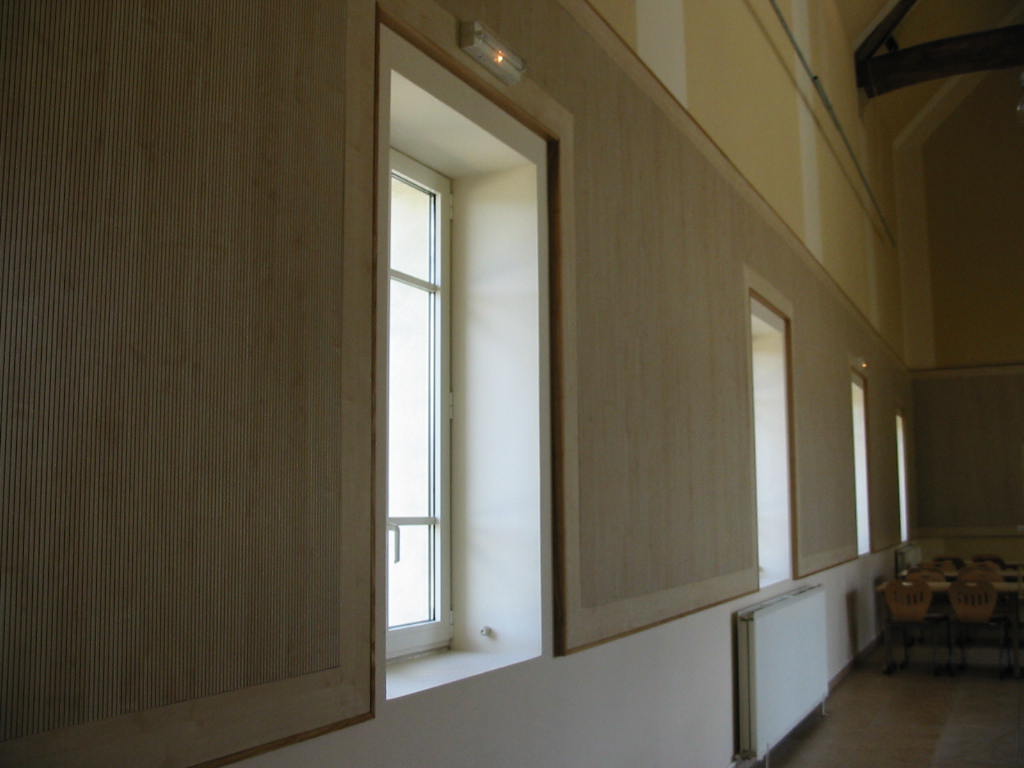

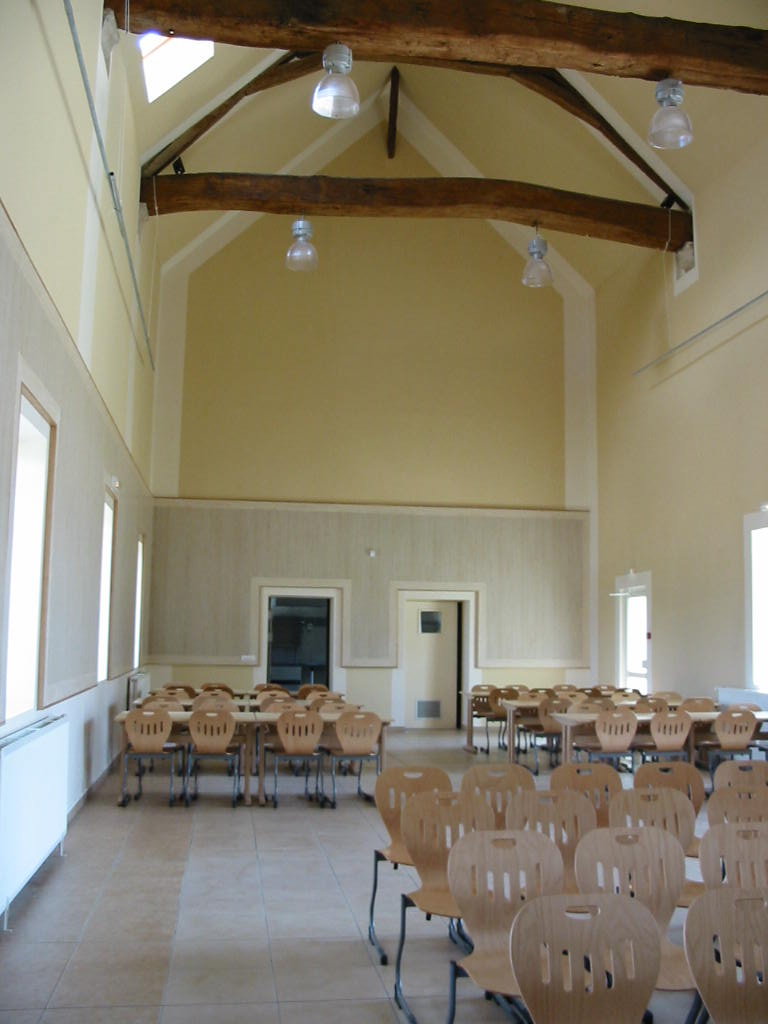

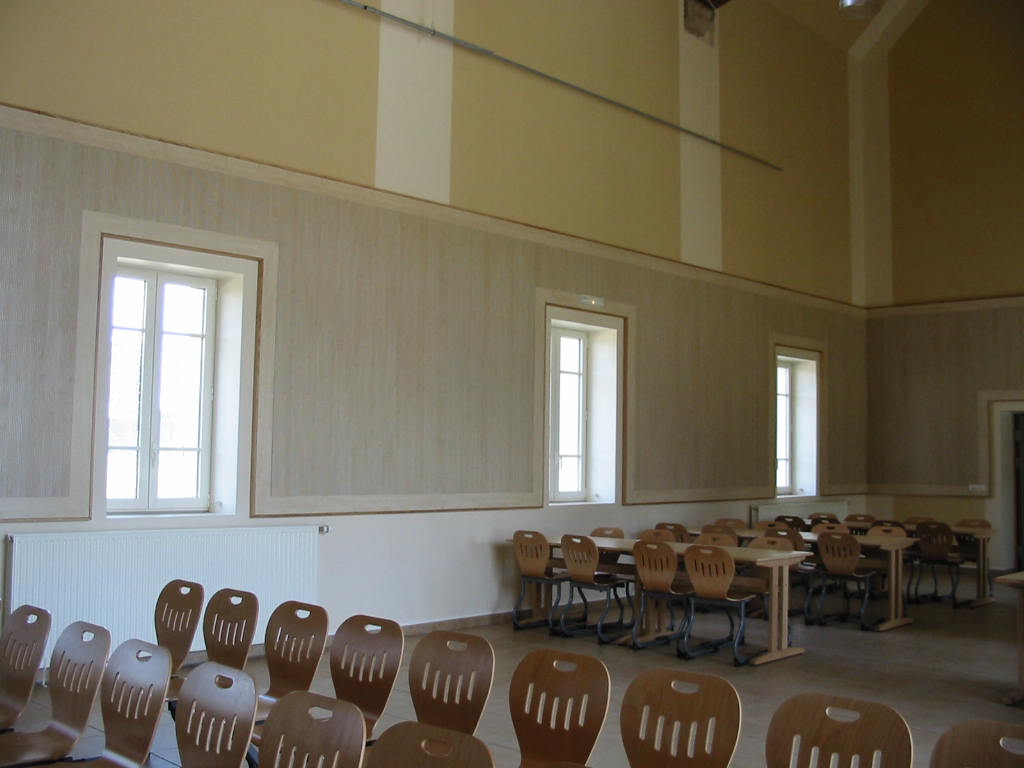

Aménagement terminé :



Calculs acoustiques de réseaux de traitement d'air

Les calculs des niveaux sonores créés dans les locaux par le fonctionnement des réseaux de traitement d'air (ventilation, extraction) ont pour objectif la vérification des cahiers des charges. Ils sont effectués en considérant en détail chaque élément de réseau susceptible d'influer sur le niveau sonore. La régénération due aux vitesses d'air est calculée pour chaque élément. Les calculs sont menés conformément aux algorithms établis par l'organisme américain ASHRAE.

					Hz	63		125		250		500		1000		2000		4000		8000
2	Lw reprise		76,9	dBA		79		78		75		73		72		70		66		62
3
4					H	16		19		22		25		28		31		34		37
5					VDI-1	-8		-6		-6		-7		-9		-18		-28		-38
6	Coude 90° progressif	Q :	5140	m3/h			1		2		3		3		3		3		3		3
7		h :	500	mm	Att.	1		2		3		3		3		3		3		3
8		l :	600	mm		78		76		72		70		69		67		63		59
9		s:	0,3	m²	NStr	6,6		13,1		26,3		52,5		105,1		210,1		420,2		840,5
10		v :	4,76	m/s	F	40		36		30		23		15		-10		-20		-20
11		G :	-25		Lw rég.	31		30		27		23		18		-4		-11		-8
12		Nbre :	1		Lw résult	78		76		72		70		69		67		63		59
13	Coude 90° progressif	Q :	5140	m3/h			1		2		3		3		3		3		3		3
14		h :	500	mm	Att.	1		2		3		3		3		3		3		3
15		l :	600	mm		77		74		69		67		66		64		60		56
16		s:	0,3	m²	NStr	6,6		13,1		26,3		52,5		105,1		210,1		420,2		840,5
17		v :	4,76	m/s	F	40		36		30		23		15		-10		-20		-20
18		G :	-25		Lw rég.	31		30		27		23		18		-4		-11		-8
19		Nbre :	1		Lw résult	77		74		69		67		66		64		60		56
20	Gaine non traitée	Q :	5140	m3/h			0,6		0,45		0,3		0,15		0,15		0,15		0,15		0,15
21		L :	1,8	m	Att.	1,08		0,81		0,54		0,27		0,27		0,27		0,27		0,27
22		h :	500	mm		76		73		68		67		66		64		60		56
23		l :	600	mm	Lw rég.	28		30		30		21		16		8		2		-2
24		s:	0,3	m²
25		v :	4,76	m/s	Lw résult	76		73		68		67		66		64		60		56
26	Coude 90°	Q :	5140	m3/h			1		2		3		3		3		3		3		3
27		h :	500	mm	Att.	1		2		3		3		3		3		3		3
28		l :	600	mm		75		71		65		64		63		61		57		53
29		s:	0,3	m²	NStr	6,6		13,1		26,3		52,5		105,1		210,1		420,2		840,5
30		v :	4,76	m/s	F	40		36		30		23		15		-10		-20		-20
31		G :	-25		Lw rég.	31		30		27		23		18		-4		-11		-8
32		Nbre :	1		Lw résult	75		71		65		64		63		61		57		53
33	Gaine non traitée	Q :	5140	m3/h			0,6		0,45		0,3		0,15		0,15		0,15		0,15		0,15
34		L :	2	m	Att.	1,20		0,90		0,60		0,30		0,30		0,30		0,30		0,30
35		h :	500	mm		74		70		65		63		62		60		56		52
36		l :	600	mm	Lw rég.	28		30		30		21		16		8		2		-2
37		s:	0,3	m²
38		v :	4,76	m/s	Lw résult	74		70		65		63		62		60		56		52
39	Coudes 90° progressifs	Q :	5140	m3/h			1		2		3		3		3		3		3		3
40		h :	500	mm	Att.	3		6		9		9		9		9		9		9
41		l :	600	mm		71		64		56		54		53		51		47		43
42		s:	0,3	m²	NStr	6,6		13,1		26,3		52,5		105,1		210,1		420,2		840,5
43		v :	4,76	m/s	F	40		36		30		23		15		-10		-20		-20
44		G :	-25		Lw rég.	36		35		32		28		23		1		-6		-3
45		Nbre :	3		Lw résult	71		64		56		54		53		51		47		43
46	Gaine non traitée	Q :	5140	m3/h			0,6		0,45		0,3		0,15		0,15		0,15		0,15		0,15
47		L :	19	m	Att.	11,40		8,55		5,70		2,85		2,85		2,85		2,85		2,85
48		h :	500	mm		59		56		50		52		51		49		45		41
49		l :	600	mm	Lw rég.	28		30		30		21		16		8		2		-2
50		s:	0,3	m²
51		v :	4,76	m/s	Lw résult	59		56		50		52		51		49		45		41
52	Coudes 90° progressifs	Q :	5140	m3/h			1		2		3		3		3		3		3		3
53		h :	500	mm	Att.	3		6		9		9		9		9		9		9
54		l :	1500	mm		56		50		41		43		42		40		36		32
55		s:	0,75	m²	NStr	16,5		32,8		65,7		131,3		262,6		525,3		1050,6		2101,2
56		v :	1,90	m/s	F	40		36		30		23		15		-10		-20		-20
57		G :	-25		Lw rég.	36		35		32		28		23		1		-6		-3
58		Nbre :	3		Lw résult	56		50		42		43		42		40		36		32
59	Gaine	Q :	5140	m3/h			0,6		0,45		0,3		0,15		0,15		0,15		0,15		0,15
60		L :	3,5	m	Att.	2,10		1,58		1,05		0,53		0,53		0,53		0,53		0,53
61		h :	500	mm		54		48		41		42		41		39		35		31
62		l :	1500	mm	Lw rég.	12		14		27		23		17		9		2		-12
63		s:	0,75	m²
64		v :	1,90	m/s	Lw résult	54		48		41		42		41		39		35		31
65	Baffles				Att.	2		3		7		10		18		15		12		8
66	Piège à son	e:	150		Lw résult	52		45		34		32		23		24		23		23
67	Nbre :	2
68		L :	600
69		h :	600
70		l :	100
71	Coude 90° progressif	Q :	5140	m3/h			1		2		3		3		3		3		3		3
72		h :	500	mm	Att.	1		2		3		3		3		3		3		3
73		l :	1500	mm		51		43		31		29		20		21		20		20
74		s:	0,75	m²	NStr	16,5		32,8		65,7		131,3		262,6		525,3		1050,6		2101,2
75		v :	1,90	m/s	F	40		36		30		23		15		-10		-20		-20
76		G :	-25		Lw rég.	31		30		27		23		18		-4		-11		-8
77		Nbre :	1		Lw résult	51		44		32		30		22		21		20		20
78	Gaine principale FIBAIR	Q :	5140	m3/h
79		h :	500	mm	NStr	16,55		32,83		65,66		131,32		262,65		525,29		1050,58		2101,17
80		l :	1500	mm
81		v :	1,90	m/s
82	Piquage et gaine traitée	Q1 :	5140	m3/h	Att.	8		8		8		8		8		8		8		8
83		Q2 :	857	m3/h		44		36		25		22		14		13		12		12
84	Gaine traitée	Q :	857	m3/h			0,6		0,6		0,6		4,8		11,4		13,8		6		3
85		L :	0,5	m	Att.	0,30		0,30		0,30		2,40		5,70		6,90		3,00		1,50
86		h :	500	mm		43		35		24		20		9		6		9		11
87		l :	300	mm	Lw rég.	1		3		3		13		7		8		2		-29
88		s:	0,15	m²
89		v :	1,59	m/s	Lw résult	43		35		24		21		11		10		10		11
90	Réflexion finale	R(s)	0,39		Att.	10		6		2		0		0		0		0		0
91						33		29		22		21		11		10		10		11
92
93
94
95	Champ réverbéré
96
97					Lw entrée	51		44		32		30		22		21		20		20
98	Gaine traitée	Q :	857	m3/h			0,6		0,6		0,6		4,8		11,4		13,8		6		3
99		L :	0,5	m	Att.	0,30		0,30		0,30		2,40		5,70		6,90		3,00		1,50
100		h :	500	mm		51		43		32		28		17		14		17		19
101		l :	300	mm	Lw rég.	1		3		3		13		7		8		2		-29
102		s:	0,15	m²
103		v :	1,59	m/s	Lw résult	51		43		32		28		17		15		17		19
104	Réflexion finale	R(s)	1,26	m	Att.	2		0		0		0		0		0		0		0
105					Lw résult	49		43		32		28		17		15		17		19
106	Volume salle		635,12	m3
107					Tr :	1,0		0,9		0,8		0,8		0,7		0,6		0,5		0,4
108			Lp rév.	16,7	dBA	35,0		28,8		17,3		13,0		1,6		-1,3		-0,2		0,5
109
110			Critère : NR 20 ou	33	dBA	51		39		31		24		20		17		14		13
111			Ecart Lp-critère :	-16,3	dBA	-16		-10		-14		-11		-18		-18		-14		-12
112	Champ direct
113
114	Diffuseur 1				Lw entrée	33		29		22		21		11		10		10		11
115	AF 842				Lw régénéré			31		33		21		17		0		0		0
116						33		33		33		24		18		11		10		11
117	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
118					Lw résult	33		33		33		24		18		11		10		11
119	Directivité		0,09	m²	Coef.	4		4		6		7		8		8		9		9
120	Distance	Hor.*	9,0	m
121		Vert.	1,9	m
122		D :	9,2	m
123			Lp direct :	5,3	dBA	9		9		11		2		-3		-11		-10		-10
124
125
126	Diffuseur 2				Lw entrée	33		29		22		21		11		10		10		11
127	AF 842
128	Gaine FIBAIR	Q :	4283	m3/h			0,3		0,3		0,3		3,3		2,2		3		0,3		0,3
129		L :	3,5	m	Att.	1,05		1,05		1,05		11,55		7,70		10,50		1,05		1,05
130		h :	500	mm
131		l :	1500	mm
132		v :	1,59	m/s	Lw résult.	32		28		21		9		3		0		9		10
133					Lw régénéré			31		33		21		17		0		0		0
134	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
135					Lw résult	32		33		33		21		17		3		9		10
136	Directivité		0,09	m²	Coef.	4		5		6		7		8		9		9		9
137	Distance	Hor.*	5,0	m
138		Vert.	1,9	m
139		D :	5,3	m
140			Lp direct :	9,2	dBA	13		14		16		4		1		-13		-7		-6
141
142	Diffuseur 3				Lw entrée	32		28		21		9		3		0		9		10
143	AF 842
144	Gaine FIBAIR	Q :	3427	m3/h			0,3		0,3		0,3		3,3		2,2		3		0,3		0,3
145		L :	3,5	m	Att.	1,05		1,05		1,05		11,55		7,70		10,50		1,05		1,05
146		h :	500	mm
147		l :	700	mm
148		v :	2,72	m/s	Lw résult.	31		27		20		-2		-4		-11		8		9
149					Lw régénéré			31		33		21		17		0		0		0
150	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
151					Lw résult	31		33		33		21		17		0		9		9
152	Directivité		0,09	m²	Coef.	4		5		6		7		8		9		9		9
153	Distance	Hor.*	1,5	m
154		Vert.	1,9	m
155		D :	2,4	m
156			Lp direct :	15,9	dBA	18		21		22		11		7		-9		-1		0
157
158	Diffuseur 4				Lw entrée	31		27		20		-2		-4		-11		8		9
159	AF 842
160	Gaine FIBAIR	Q :	2570	m3/h			0,6		0,6		0,6		4,8		11,4		13,8		6		3
161		L :	3,5	m	Att.	2,10		2,10		2,10		16,80		39,90		48,30		21,00		10,50
162		h :	500	mm
163		l :	350	mm
164		v :	4,08	m/s	Lw résult.	29		25		18		-19		-44		-59		-13		-2
165					Lw régénéré			31		33		21		17		0		0		0
166	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
167					Lw résult	29		32		33		21		17		0		0		2
168	Directivité		0,09	m²	Coef.	4		5		6		7		8		9		9		9
169	Distance	Hor.*	4,0	m
170		Vert.	1,9	m
171		D :	4,4	m
172			Lp direct :	10,5	dBA	11		15		17		6		2		-14		-14		-12
173
174	Diffuseur 5				Lw entrée	29		25		18		-19		-44		-59		-13		-2
175	AF 842
176	Gaine FIBAIR	Q :	1713	m3/h			0,6		0,6		0,6		4,8		11,4		13,8		6		3
177		L :	2	m	Att.	1,20		1,20		1,20		9,60		22,80		27,60		12,00		6,00
178		h :	500	mm
179		l :	350	mm
180		v :	2,72	m/s	Lw résult.	28		24		17		-29		-67		-87		-25		-8
181					Lw régénéré			31		33		21		17		0		0		0
182	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
183					Lw résult	28		32		33		21		17		0		0		1
184	Directivité		0,09	m²	Coef.	4		5		6		7		8		9		9		9
185	Distance	Hor.*	6,0	m
186		Vert.	1,9	m
187		D :	6,3	m
188			Lp direct :	7,4	dBA	7		12		14		2		-1		-17		-17		-17
189
190	Diffuseur 6				Lw entrée	28		24		17		-29		-67		-87		-25		-8
191	AF 842
192	Gaine FIBAIR	Q :	857	m3/h			0,6		0,6		0,6		4,8		11,4		13,8		6		3
193		L :	2	m	Att.	1,20		1,20		1,20		9,60		22,80		27,60		12,00		6,00
194		h :	500	mm
195		l :	350	mm
196		v :	1,36	m/s	Lw résult.	27		23		16		-38		-90		-114		-37		-14
197					Lw régénéré			31		33		21		17		0		0		0
198	Nombre de diffuseurs		1			0		0		0		0		0		0		0		0
199					Lw résult	27		32		33		21		17		0		0		0
200	Directivité		0,09	m²	Coef.	4		5		6		7		8		9		9		9
201	Distance	Hor.*	9,5	m
202		Vert.	1,9	m
203		D :	9,7	m
204			Lp direct :	3,6	dBA	2		8		10		-1		-5		-21		-21		-21
205
206	Champ direct résultant
207			Lp direct :	18,5	dBA	21		23		25		13		10		-5		1		2
208
209			Critère : NR 20 ou	33	dBA	51		39		31		24		20		17		14		13
210			Ecart Lp-critère :	-14,5	dBA	-30		-16		-6		-11		-10		-22		-13		-11
211
212
213
214	Champ direct et révérbéré résultant à l'auditeur (extraction centre salle) :
215			Lp direct et réverbéré :	20,7	dBA	35		30		26		16		11		0		3		4
216
217			Critère : NR 20 ou	33	dBA	51		39		31		24		20		17		14		13
218			Ecart Lp-critère :	-12,3	dBA	-16		-9		-5		-8		-9		-17		-11		-9
219
220
221
222	Soufflage et extraction
223
224	Niveau sonore résultant à l'auditeur (centre salle) :
225			Lp direct et réverbéré :	27,3	dBA	39		37		31		22		15		3		15		18
226
227			Critère : NR 20 ou	33	dBA	51		39		31		24		20		17		14		13
228			Ecart Lp-critère :	-5,7	dBA	-12		-2		0		-2		-5		-14		1		5

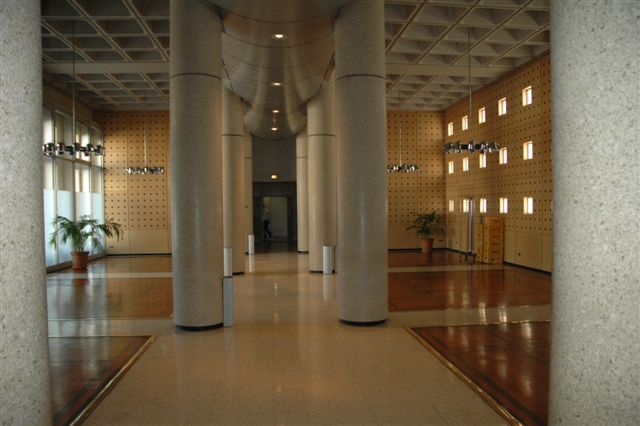

Espace restauration du Conseil Régional PACA (pour la Sté CIA)

Etude, par modélisation de la salle, d'un traitement de correction acoustique pour diminuer le bruit provoqué par son volume et ses parois réfléchissantes

Ensemble immobilier Cambon-Capucines-Place Vendôme (pour le cabinet TARAVELLA)

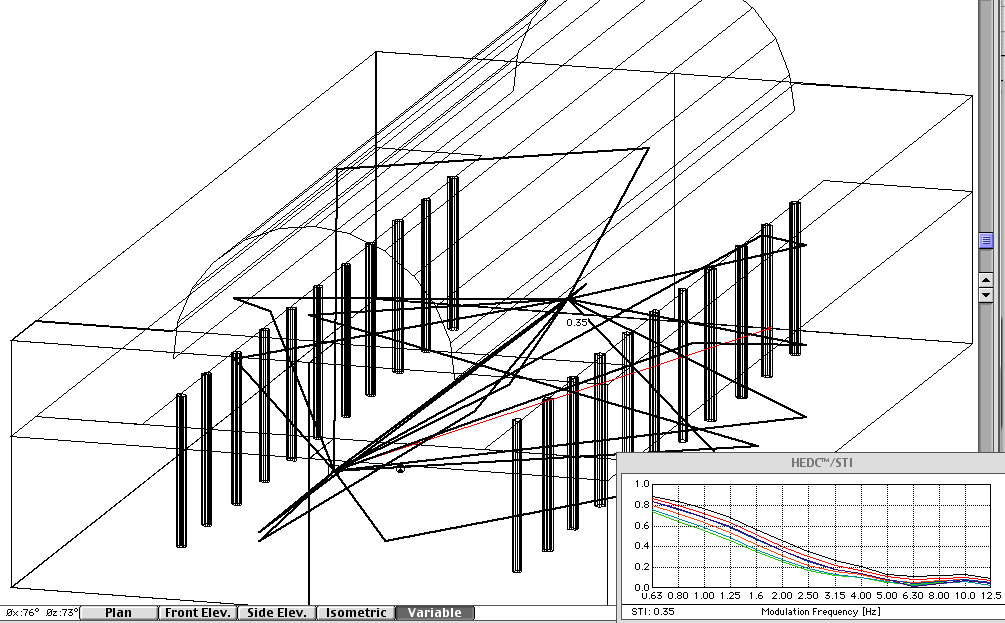

Etude acoustique complète en conception (réhabilitation des bâtiments en bureaux, discothèque, restaurant, hammam, suites)
